これの続き。前回は、北関東の環境にインストールしただけで終了だったが、あっという間に２か月以上経過(^^
いろいろ忙しくて、ようやく東京辺境地区の環境にもインストールした。で、ようやく次の段階を考える。まず、このCQ出版の本のうち、紙の本はちゃんと読むことにして、さらに付属CDに入っているいろいろなライブラリも使える（というかそれがミソ）。でもプログラム本体は最新版をダウンロードするしかないというスタンス。
初めから本を読んでみると、やっと61ページまできた。ようやくここからが本題みたいですね。本を買ってからここまで来るまでに何年かかってるんだかｗｗｗ(^^♪
しかし、61ページを読んでみると、サンプル回路のある位置がSIMetrix Intro 5.0/CQが前提になっているみたいなので、今回のこちらの環境には適合しない予感。なので、Webを調べてここを見てみる。とにかくチュートリアルの１個目の回路を動かさないと何も始まらない。で、チュートリアルがどこにあるのかはここと書いてあったので見てみて、その手順をやってみたのがこちら。

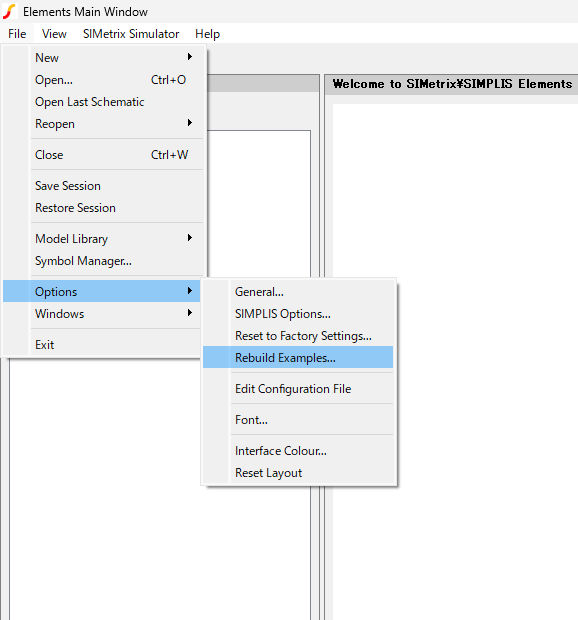

うーん。結論から言うと、はじめにインストールしたときに既に作られていたので、わざわざ再構築する必要はなかったみたいですね。(^^♪

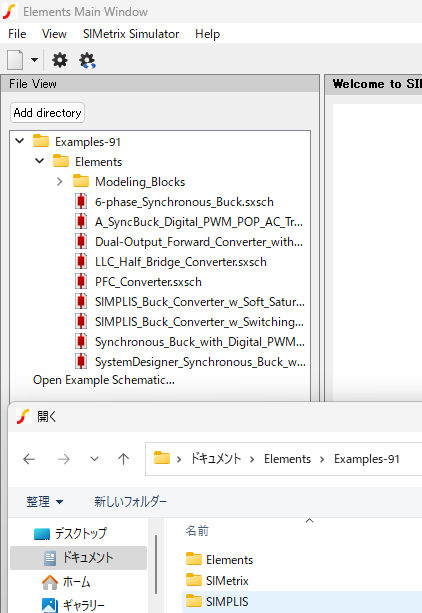

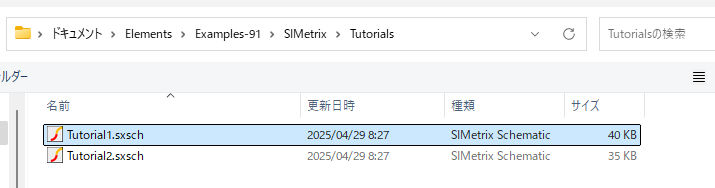

で、「you should find in the folder EXAMPLES/SIMetrix/Tutorial」とあるので探してみると・・・いろいろあさってみるとこんなところに。
なので、これを開いてみる。ついに出ました！これ。

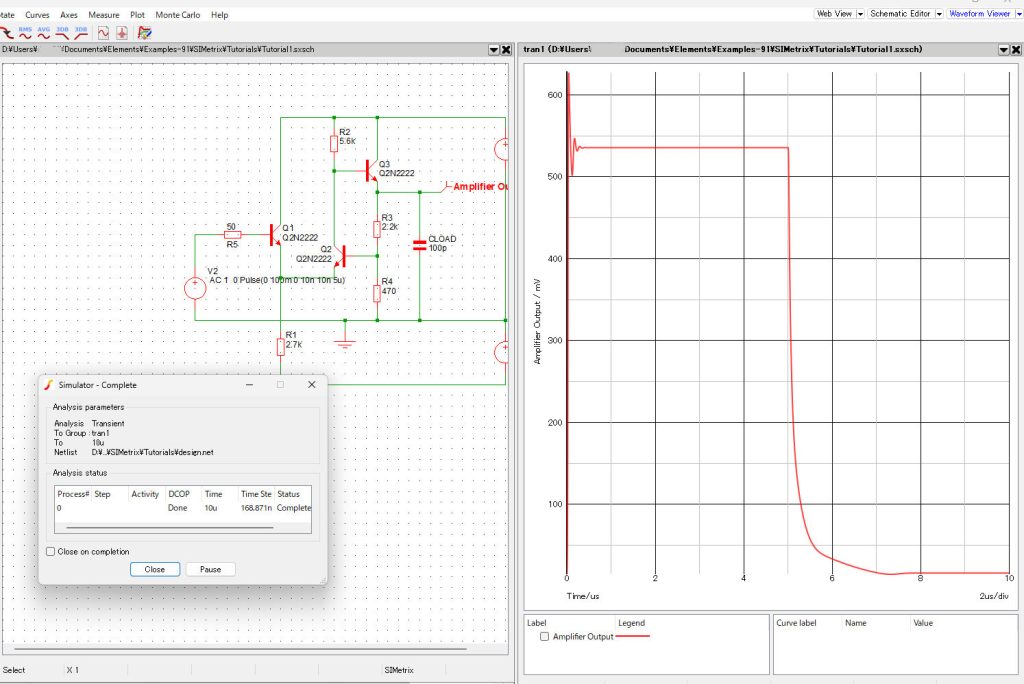

そしてF9を押してみると、出た！これ。

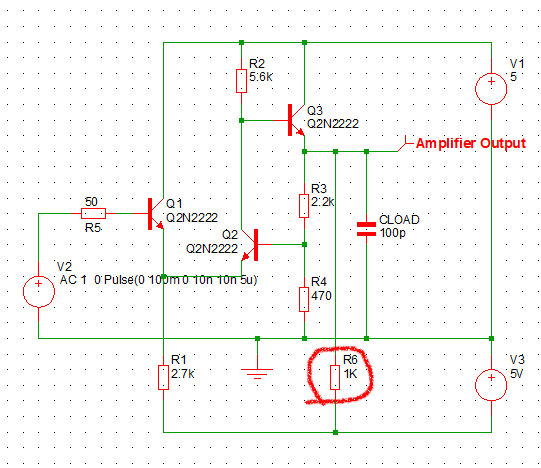

さらにチュートリアルを読んでみると、確かにこれは、リンギングがあるし立下りも悪い。そこで、R6を追加する。こんなふう。
そしてF9を押すと、

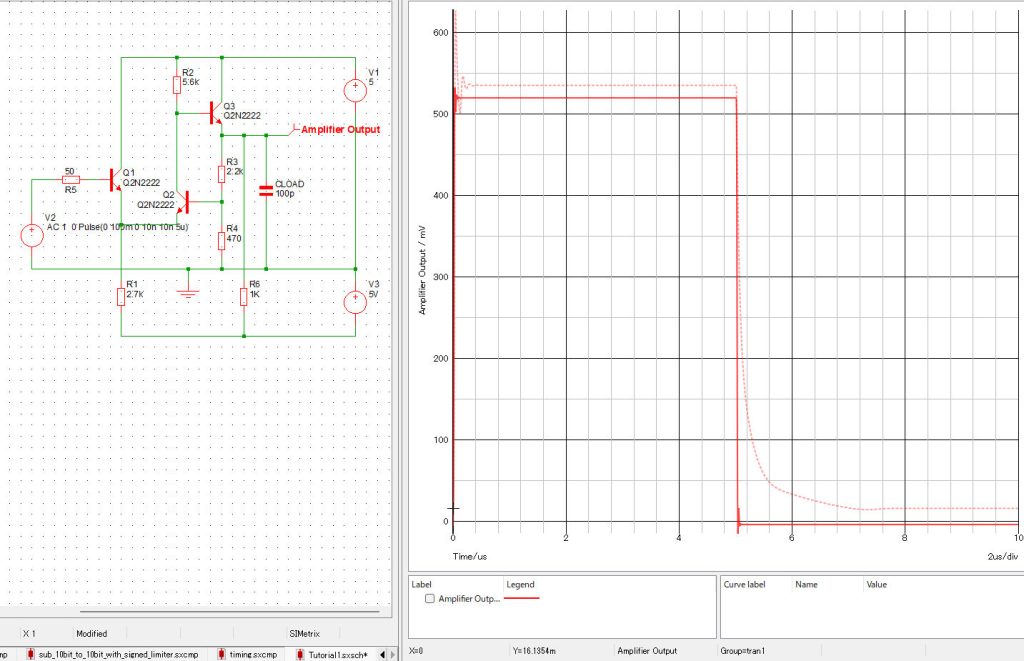

おおー、良くなってるね、しかも改良前の波形もちゃんと薄く示されている。すばらしい。

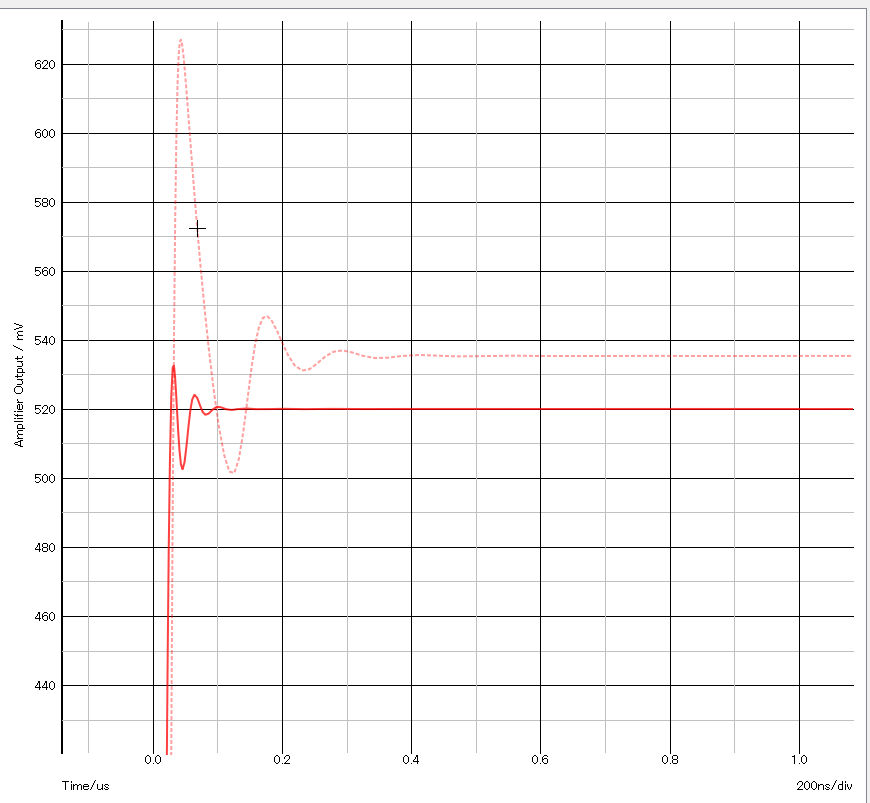

グラフをドラッグするだけで、リンギング部分の拡大も簡単にできる。すばらしい。
そして回路図をドラッグして範囲を決定し、それを再度クリックして移動するだけで、このように回路図をエディットできる。この操作性はいいね！
そしてC1, 2.2pFを追加して、またF9を押すと、このように前の波形が薄く示されたまま、今回のリンギング改善の波形が示された。この操作性は実にすばらしい。

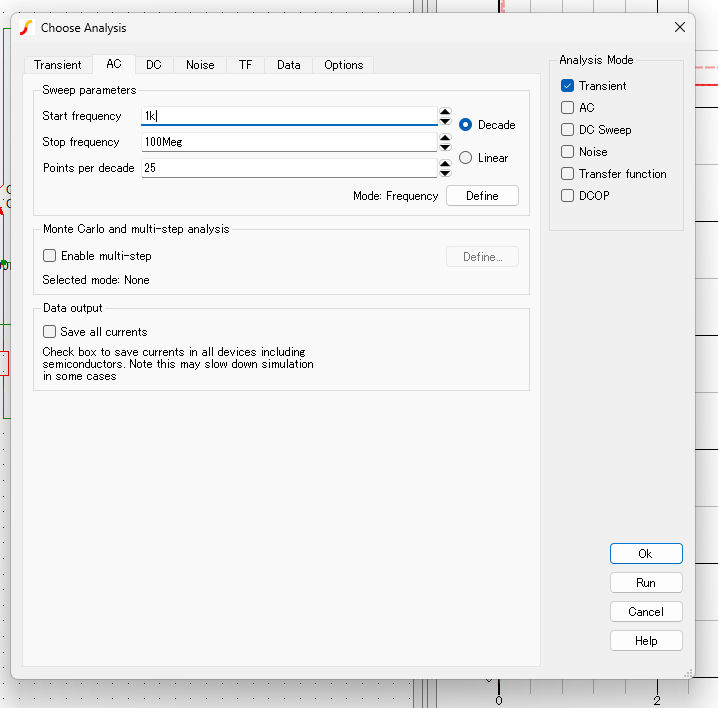

チュートリアルに沿って、AC解析もやってみる。これ。
操作性が直感的でいじりやすく、回路図や結果のグラフ表示の見やすさもすばらしい。
チュートリアルの第１回目の印象は、Very Goodですね。すばらしいシミュレータです！
