ラズパイPico、第３回

前回の続き。今回は、本の119ページにある、３桁の７セグメントLEDを使う例題をやってみる。
まず本を読むと、昔懐かしいダイナミック点灯の話が書いてある。この技術自体はニキシー管の時代からあって、ニキシー管でデジタル時計を作るときからあったから懐かしいものだ。でも、そのニキシー管時計だったか別のLEDの時計だったか忘れたが、当時はアノードコモンが主流だったので、桁のドライバTrはPNPでやって、GNDではなくHOT側でスイッチングした記憶があるのだが。

こちらのサイト様にあるように、回路図を見ての通り、アノードコモンではPNPトランジスタをVccにつないで駆動、カソードコモンではNPNトランジスタをGNDにつないで駆動する。

でもChatGPTに聞いたら、逆のことを言っていた！でももう一度聞いたら「それで正しい」というので、言葉で書くとお互い勘違いしてる可能性があるので回路図付きで説明を頼んだら・・・processingでものすごく時間がかかって全然解答が来ない。果たしてAIはどう考えてるのか？？　しかも、processingになった途端に日本語ではなく英語で誤魔化すというふてぶてしさ！

もうしばらく待ってみるけど、口先だけ達者な奴みたいな印象。割と、文系的な話題はちゃんと答えてくれるけど、ちょっと技術的な話（ソフトウェア関係は除く）になると、途端に黙ってしまうイメージ。技術者をいじめる営業や法務・・・みたいなイメージがして、結構イヤな奴な印象！(^^♪　まあどうでもいいけど。

ばからしいので次。
とにかくこの本の記載は良いですよ。ちゃんとカソードコモンの３桁LEDを使って、桁ドライブ用トランジスタはちゃんと使いやすいNPNを使って、エミッタを直にGNDで使える！

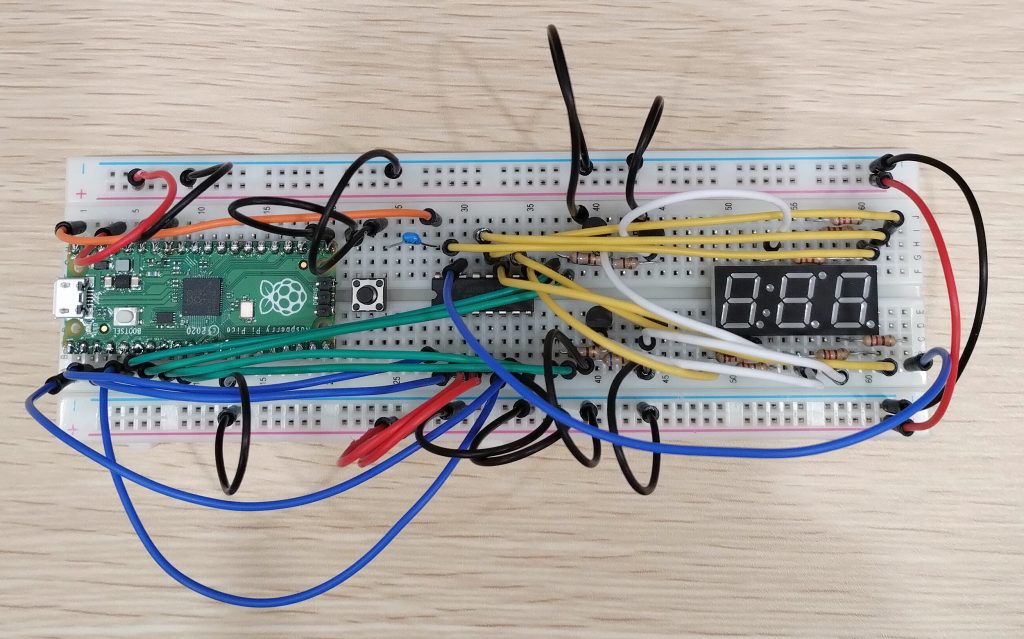

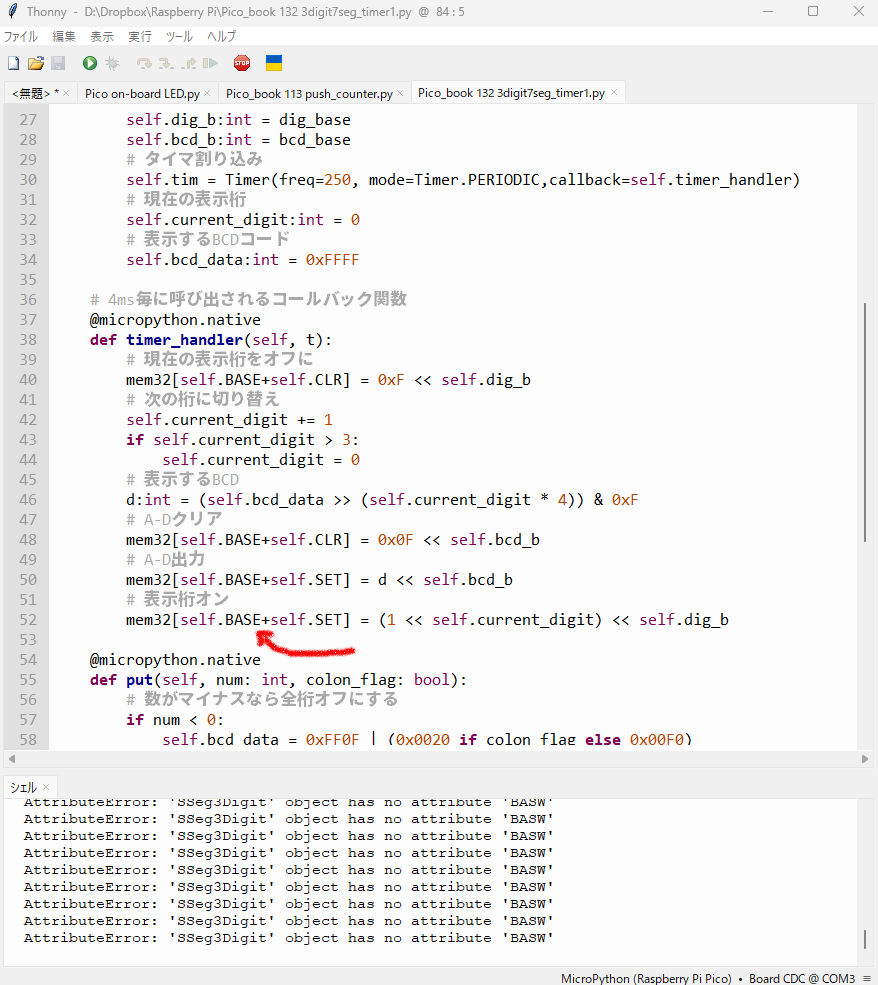

127ページの回路図・129ページの実体配線図を組んだ。これ。
