というわけで、本に書いてある細かいことは「全部無視」していくことにする。
本の213ページには、真空管モデルの使い方が書いてある。へー、これって、真空管もできるんだ。。。と思ったものの、ここに書いてある thermionic.sxslbなんか、どこを見てもない。
この真空管シンボルが無いから、トラ技ライブラリにあると書いてある真空管のモデルも全く縁が無いわけで、これも無視！
あと、本とは別にデバイスモデル眺めてたら、2SC1815とかは元から入っている。つまりトラ技ライブラリでわざわざ入れる必要はなかった。このように、本が出てから18年も経ってるから、記載が合うことのほうが稀という認識でいないと！
こんな目にあったので、次の222ページにあるトランスのモデルなんか読む前から無視。次！
なので、9章に入る。半波整流回路のフーリエ解析だ。波形を表示した後で、フーリエ解析のグラフをプロットするときの本の記載は間違っている。たぶんソフトがバージョンアップして変更になった。正しくはこれ。
このように、MeasureではなくPlotメニューの下の、Plot Fourier of Selected Curveを選ぶ。するとこうなる。

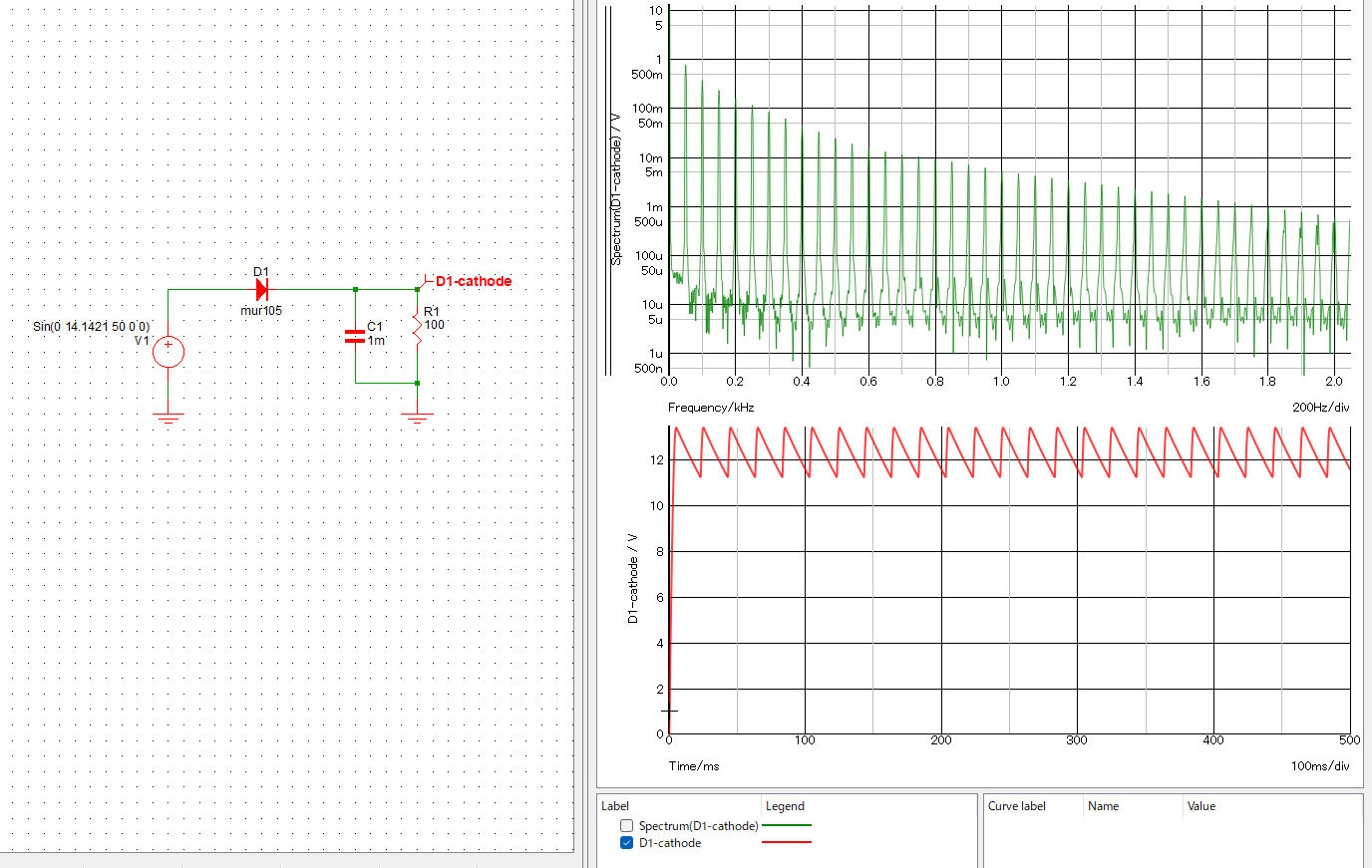

緑色の線が、FFTをやった結果だそうな。すごいもんだ。この後もいろいろ本には書いてあるけど、方針変更によりそういうのは全部無視！ なので、これで9章が終了した。
