本の内容が高級すぎて、どうも「読書」が多くなってしまいがちだが、145ページの図2.112、tanhによる非線形コイルの近似例をやってみる。
とはいうものの・・・なんか字がいっぱい書いてあって難しいんですけどｗｗｗ(^^♪
たとえばこのように、

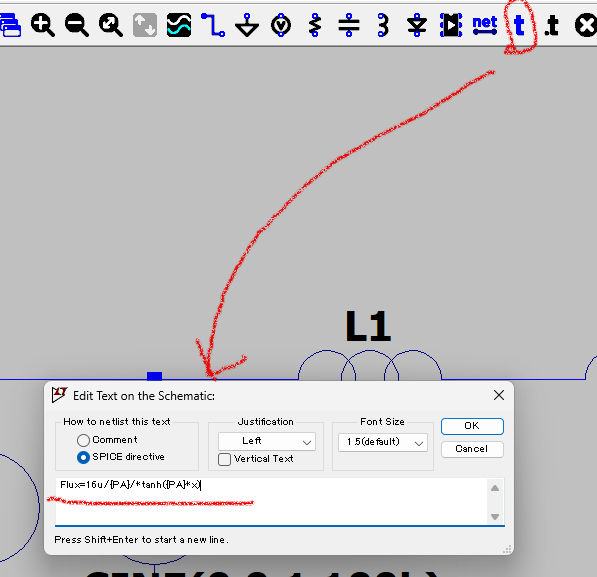

テキスト入力にして、SPICE directiveにして、そこに文字を入れてみる（でも .tranとか、前にやったことがある条件設定は前のままの方法で）。そうやって入れてみて、Runさせたのがこちら。

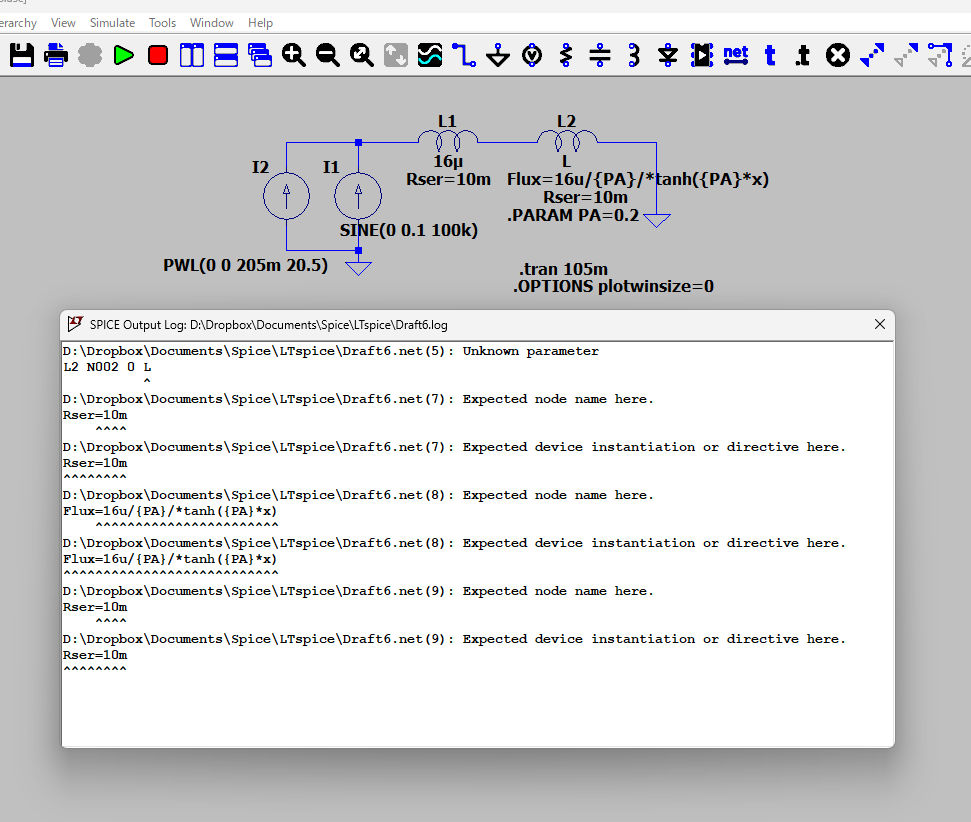

おお、沢山エラーが出ましたｗｗｗ(^^♪ まあ当然ですな。勘でテキトーに入れただけなので(^^
内容を見ると、要するにテキトーにやった方法は全部間違っている！と言うことですね。。
ではその隣にある、このテキスト入力はどうだ？
はい。何も変わりません。普通の t の SPICE directive にチェックして入れるのとたぶん等価。

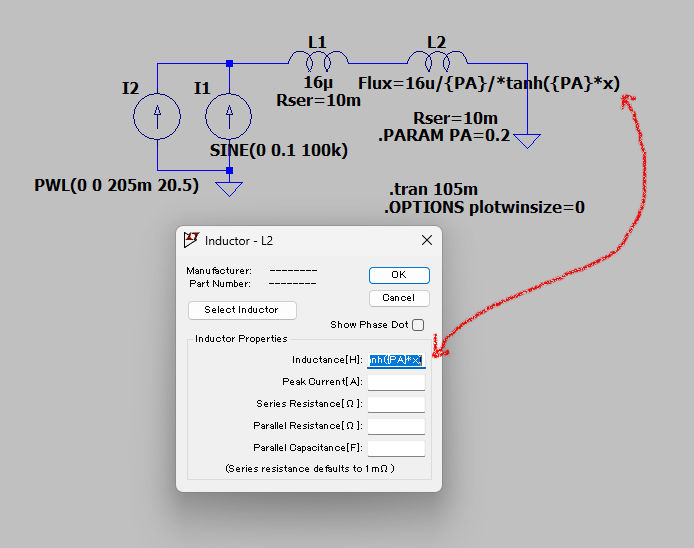

ならば、このように、Lの値のところにFlux….の文字を全部入れたら？

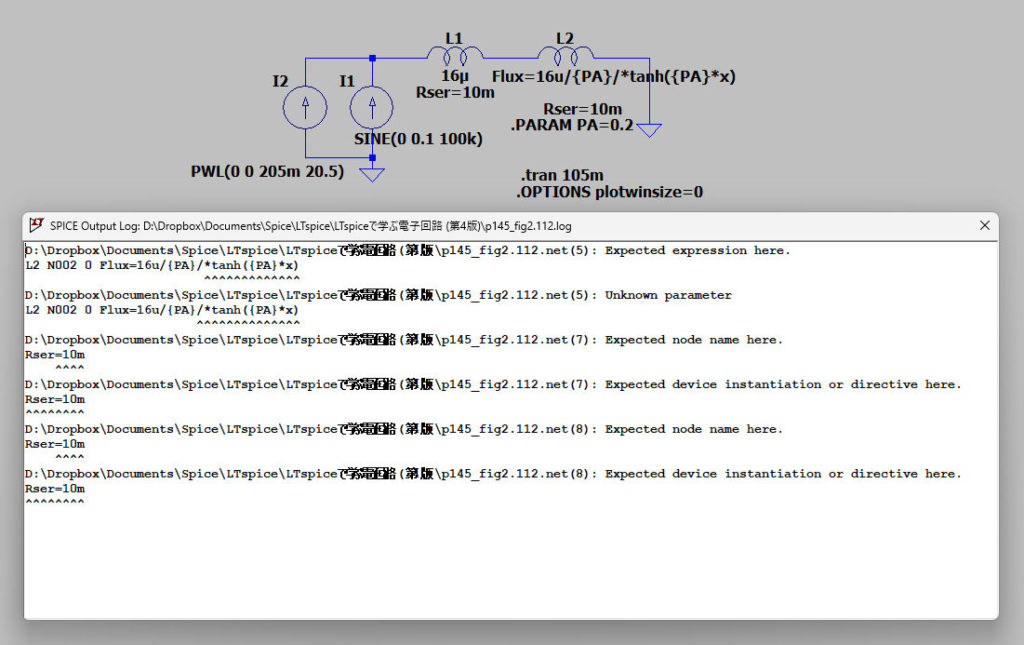

お、少しエラーの数が減りました。方角としては良い方向らしい。。。よくみると、*tanhの前に/は無いですね。単純に入力ミスなので直す。これ。
良い方向。あとはRserだけなのだが、元々この値はLの値としては既に入力したのに、表示されていないのでテキストで入れただけ。ならば、表示されないのは我慢？？して、単純にテキストを消してみる。
おお！通りました！緑は電流、青はL1とL2の中点の電圧。なので、145ページは終了ということにしよう。(^^
