LTspiceで学ぶ電子回路、本、第5回

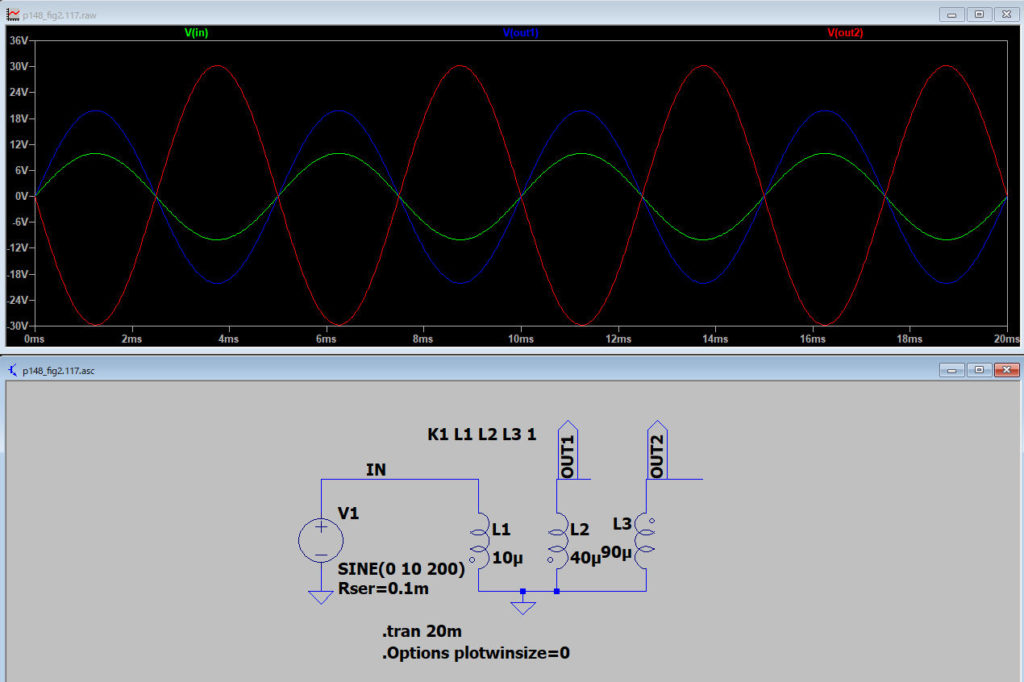

次は147ページの、相互コンダクタンス。トランスの例題。148ページの、図2.117の例題をやってみる。これ。

うん、いいね。一発で成功した。なので、次のダイオードもやってみるか。

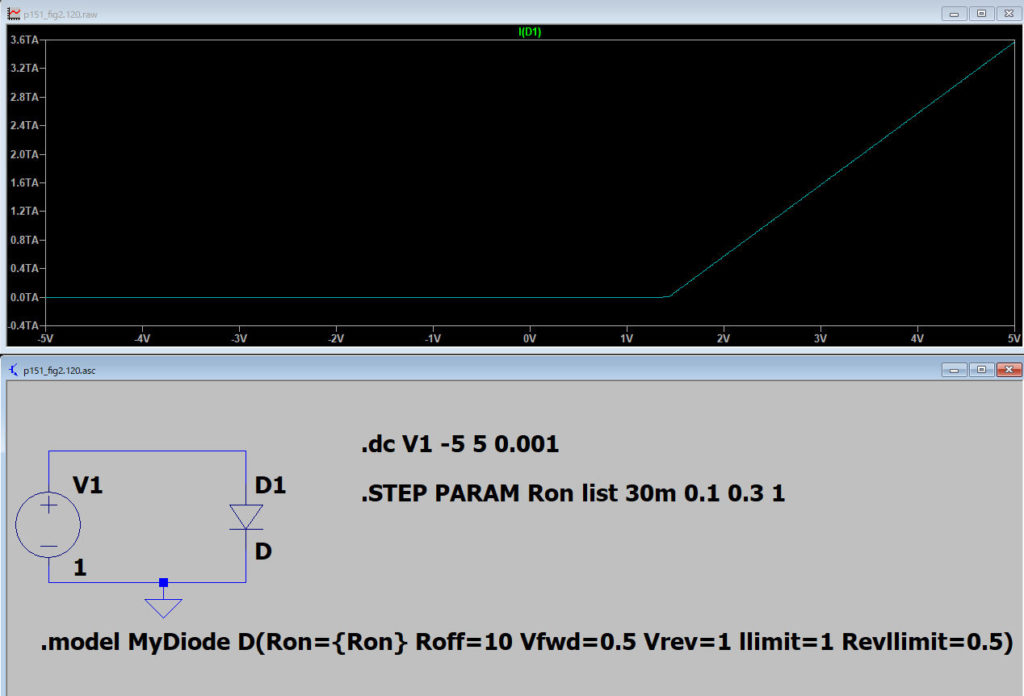

151ページの、図2.120をやってみる。こんなふうなのだが、

見ての通り、D1の値はDのままである。ここを変更しようと思っても、なぜか変更不可能になっている。なので、MyDiodeとして入れた数値は反映されていない。なのでここが変更できないと次に進めない。

諦めて、既にあるダイオードのデータに置き換えてみる。これ。

.model文は無駄になってしまったが、グラフは一応書ける。やはりまずはダイオードの値の変更方法を調べないと・・・

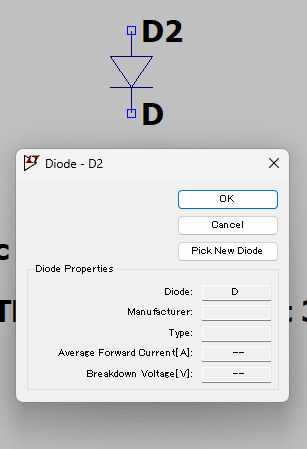

うーん。ダメですね。この、Dのところをどうクリックしても何も反応せず。ネットで調べても、値を変えればいいと書いてあるだけで、「反応せずに変更できない」という記載は皆無。ヘルプを見ても何も無し。失敗ですね。

さっさとあきらめて！！ダイオードの値など、いじらないことに決定。
