続いて338ページの「２段トランジスタ交流増幅器」。図6.25をやる。グラフは339ページの図6.26を出してみる。でも、本の図ではQ2のベース電圧とQ1のコレクタ電圧と書いてあるが、それって同じじゃんと思ったので、勝手にQ1のベース電圧を出してみた。これ。
でも出してみたらそれはつまんない結果だったｗ。
次はいきなりFFTを出してみるって・・・どこだそれ？
古いWebページでは古いバージョンの説明になっているので、それでやってみてもFFTの場所が出てこない。結果的にこれだった。

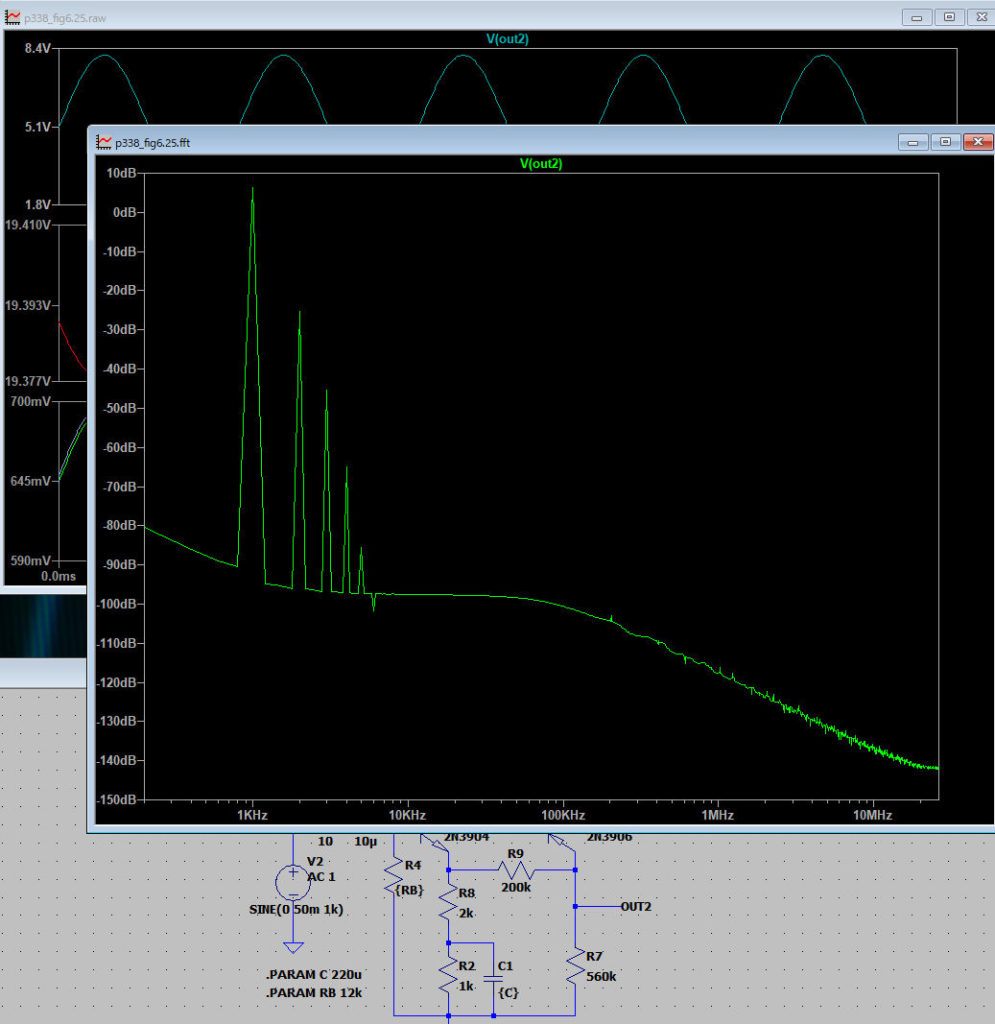

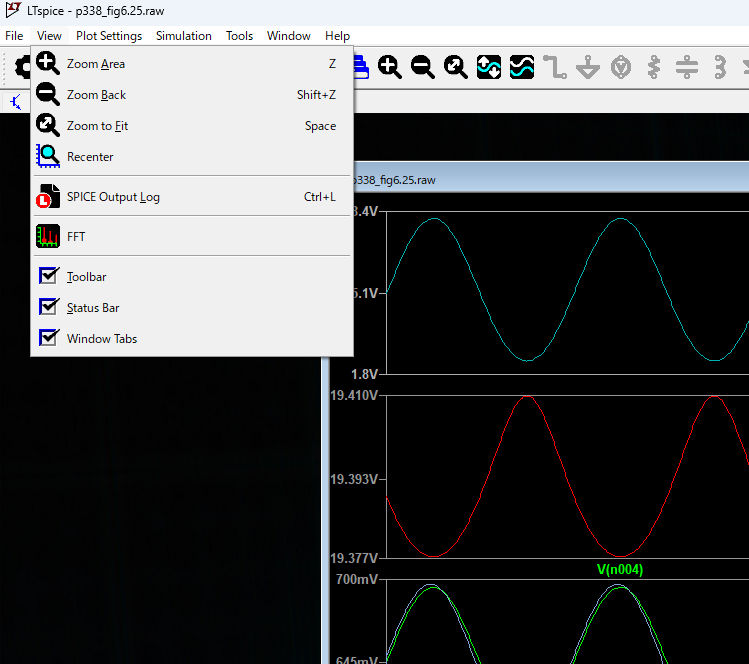

グラフ・ウィンドウを選択してから、Viewをクリックすると、こういうふうにFFTが出てくる。やってみた、これ。
うん。。。本に出ている値よりは悪いなｗ まあいいや（爆 (^^)/

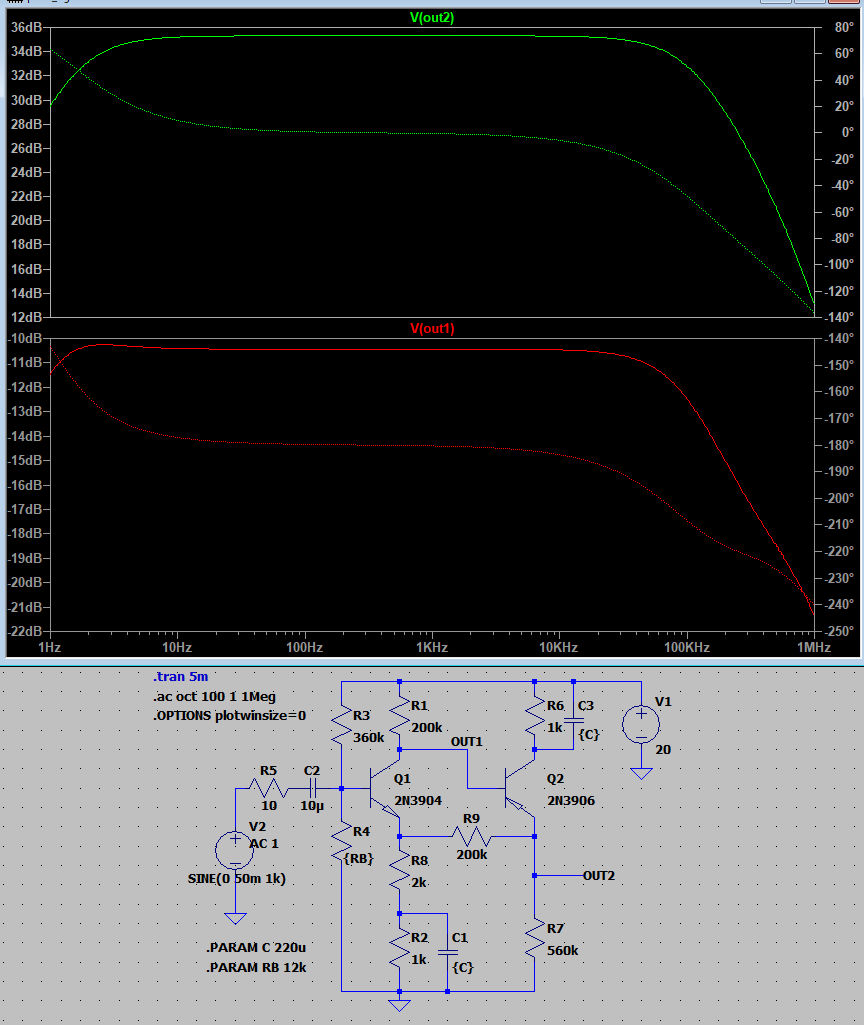

次は、AC解析。これ。
V(out2)のほうは、本の340ページの図6.28とほぼ同じ。成功だ。
