発振回路の設計と応用、第6回、高周波発振回路

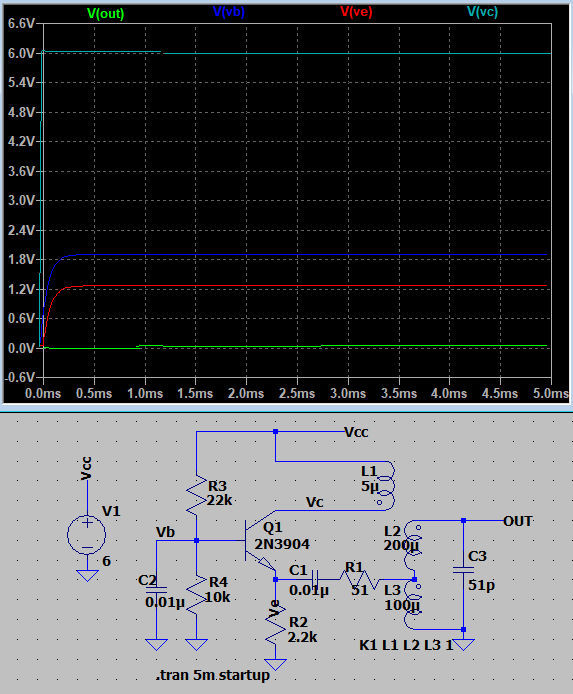

第５章。136ページの図5をやってみる。要するに、LC共振回路のいろんなバリエーションのうち、実用になるようにしたもの。まずはこれ。

はい、やはり発振回路は発振しませんｗｗｗ(^^)/
コイルの、ドットの向きとか、K1 L1 L2 L3 1の設定とかはこれで正しいのかは不明。コイルの定数もテキトー。だから発振しないのかｗｗｗ？？

ただ定数をいじっても発振しなそうなので、例によって、パルスを加えてみた。これ。

パルスが刺激になって、共振回路に信号は発生している。が、それで終わり。

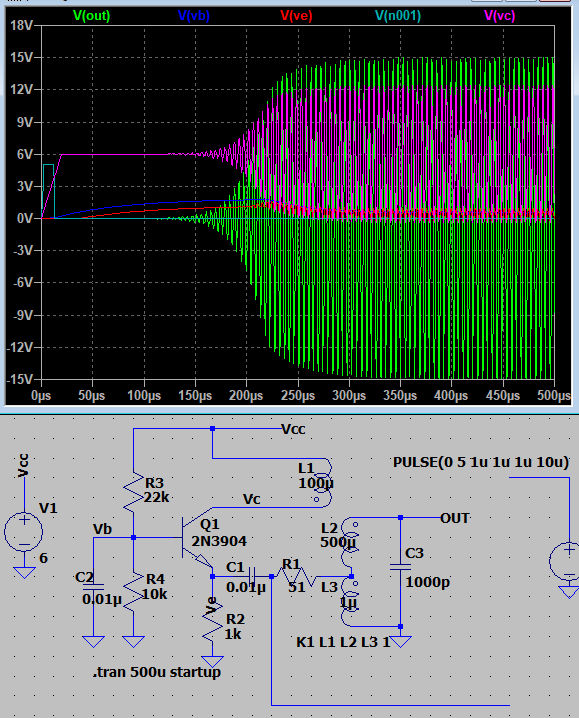

お、こんなふうに、Lを大きめにして、L3は小さくしてみると、少しいい雰囲気になってきた。

ここで、パルスを切ってみると・・・・おお！自分で発振をはじめました！これはいい雰囲気！
なので、この状態のまま、グラフ時間軸を拡大・縮小してみる。

うん、いいのではないでしょうか。250kHzで発振してるっぽい。なので、LCだけをいじって周波数だけを変えてみる。

これで2MHzくらい。どうでしょうか？

さっきの250kHzのが一番綺麗みたい。一応成功という感じですね。

なので、もう１つやってみる。141ページの図8、VHF帯のコルピッツ発振回路。これ。

さて、これをどうするか？というわけですが、当然発振してないので、またパルスを加えますか。。。

と、さっきよりはマシになったけど・・・さあどうしよう。とりあえずTrは2N3904でいってみましたよ。これはftが300MHzくらいらしいので、別のに替えてみる。2SC5824、なんとft=8GHzだそうな。これ。

うーん。ftのせいではなかったみたいｗｗｗ(^^♪　他のところをいじってみたりしたものの、良い結果は出なかった。コルピッツ発振回路は失敗ですね。
